ทำไมต้องใช้ CAYIN RTB?
RTB (Real-time Broadcasting), ช่องสตรีม MPEG-TS ของ CAYIN ถูกกำหนดให้สตรีมวิดีโอสดจากเซิร์ฟเวอร์ CMS ของ CAYIN ไปยัง SMP players หลายเครื่องพร้อมกัน คุณสามารถใช้การส่งสัญญาณผ่าน LAN, multi-casting หรือ unicasting เพื่อให้บริการความบันเทิงมัลติมีเดียที่อัปเดตล่าสุดสำหรับเครือข่ายดิจิทัลไซน์
ก่อนเริ่มต้น
เพื่อส่งวิดีโอสด คุณต้องรวมเซิร์ฟเวอร์ CMS กับการ์ดจับภาพ (video capture card) บางเครื่อง CMS server มีการ์ดจับภาพภายในแล้ว สำหรับเครื่องที่ไม่มีคุณจำเป็นต้องเตรียมการ์ดจับภาพ USB
- การ์ดจับภาพภายใน: ใช้กับ CMS-20
- การ์ดจับภาพ USB: ใช้กับ CMS-60, CMS-SE V10.5 หรือสูงกว่า การ์ดจับภาพจำเป็นต้องรองรับคุณลักษณะ MJPG เพื่อใช้งานร่วมกัน ควรใส่ใจเฉพาะเมื่อซื้อการ์ดจับภาพ หาก CMS-SE ติดตั้งใน VM environment การ์ดจับภาพภายนอกจะไม่รองรับ
NOTE :
การ์ดจับภาพ USB ไม่รองรับระบบ HDCP decoding mechanism จึงควรเพิ่มอุปกรณ์ถอดรหัส HDCP หากสัญญาณ HDMI มีการป้องกัน HDCP โปรดติดต่อตัวแทนจำหน่ายของ CAYIN เพื่อข้อมูลเพิ่มเติม

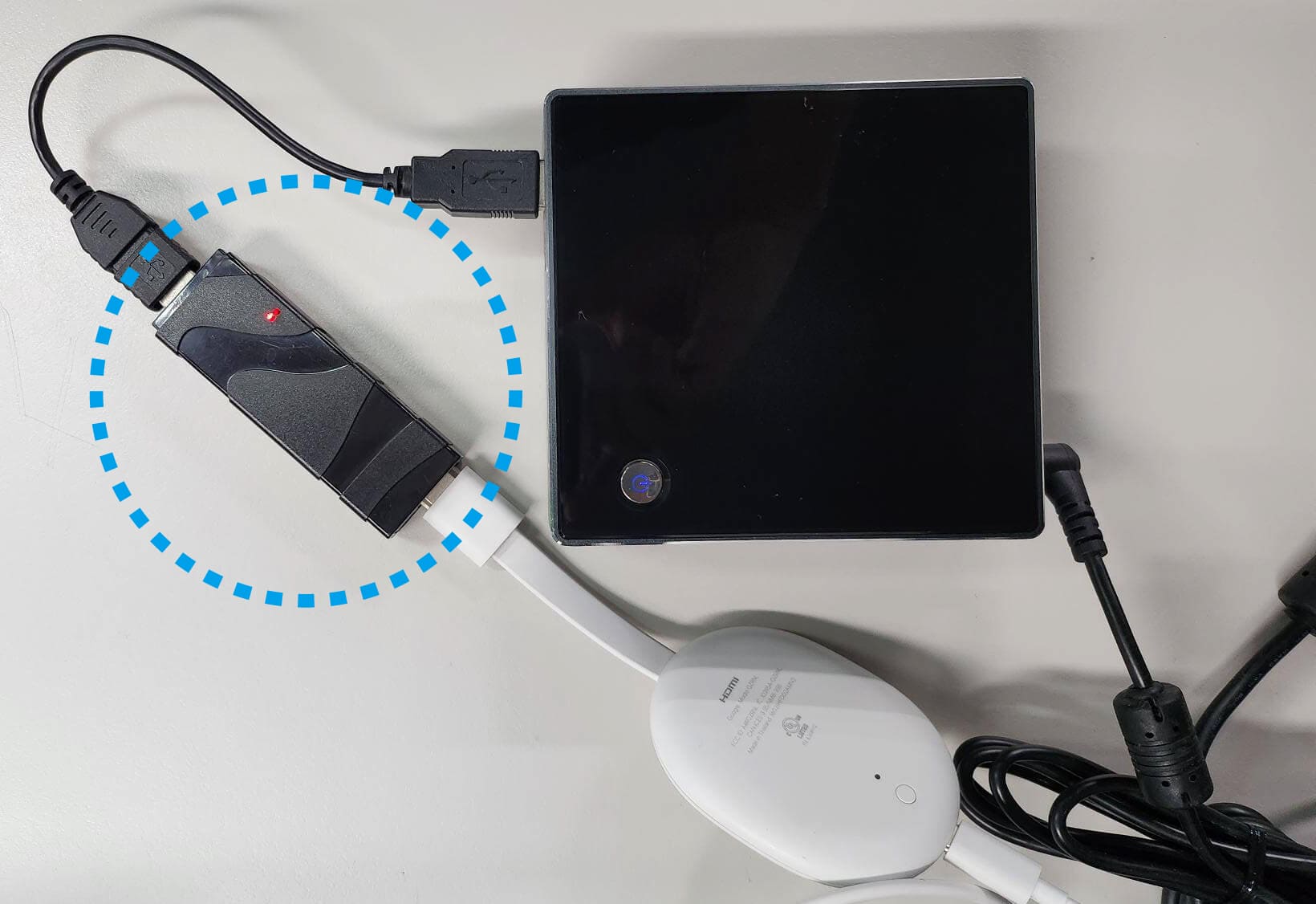

ติดตั้งการ์ดจับภาพ USB
โปรดทำตามขั้นตอนด้านล่างเพื่อติดตั้งการ์ดจับภาพหากเซิร์ฟเวอร์ CMS ของคุณไม่มีการ์ดภายในอุปกรณ์
ขั้นตอนที่ 1 : เชื่อมต่อการ์ดจับภาพ USB กับพอร์ต USB บนเซิร์ฟเวอร์ CMS ของคุณ
ขั้นตอนที่ 2 : เชื่อมต่อการ์ดจับภาพกับพอร์ต HDMI บนอุปกรณ์อื่น เช่น แผ่น DVD เป็นแหล่งวิดีโอที่ใช้ในการสตรีม
![ติดตั้งการ์ดจับภาพ USB](../../images/tech_support/faq_page/RTB00.jpg)
กำหนดค่าเซิร์ฟเวอร์ CMS

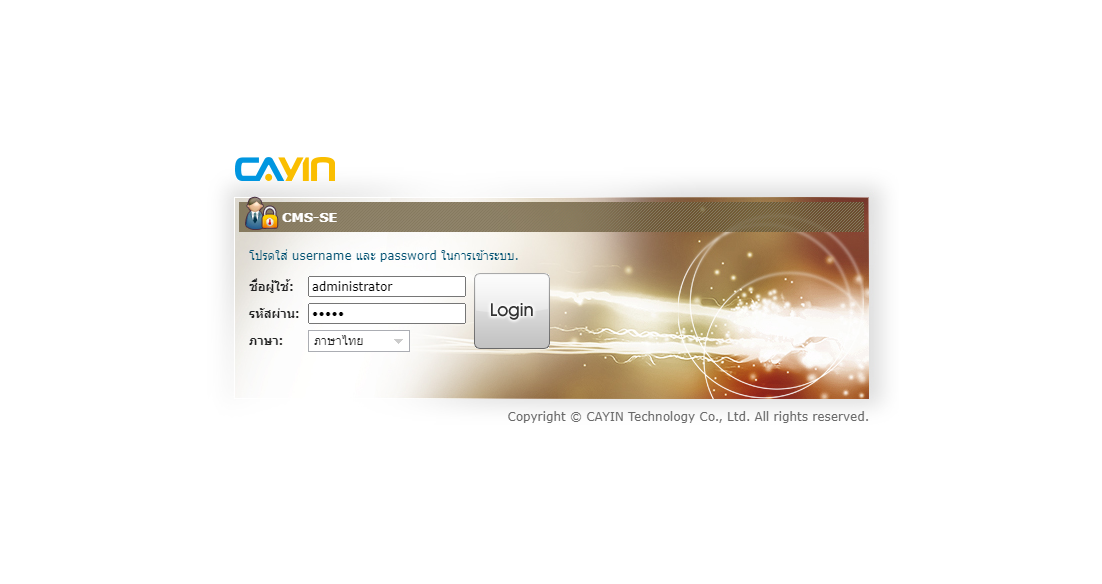

ขั้นตอนที่ 1 : เข้าสู่ระบบผ่านแพลตฟอร์มการจัดการ Web Manager ของ CMS โดยใส่ชื่อผู้ใช้และรหัสผ่าน และเลือกภาษาที่ต้องการให้แสดงในอินเตอร์เฟสผู้ใช้ของคุณ จากนั้นคลิกที่ Login
![เข้าสู่ระบบ](../../images/tech_support/faq_page/RTB01.png)

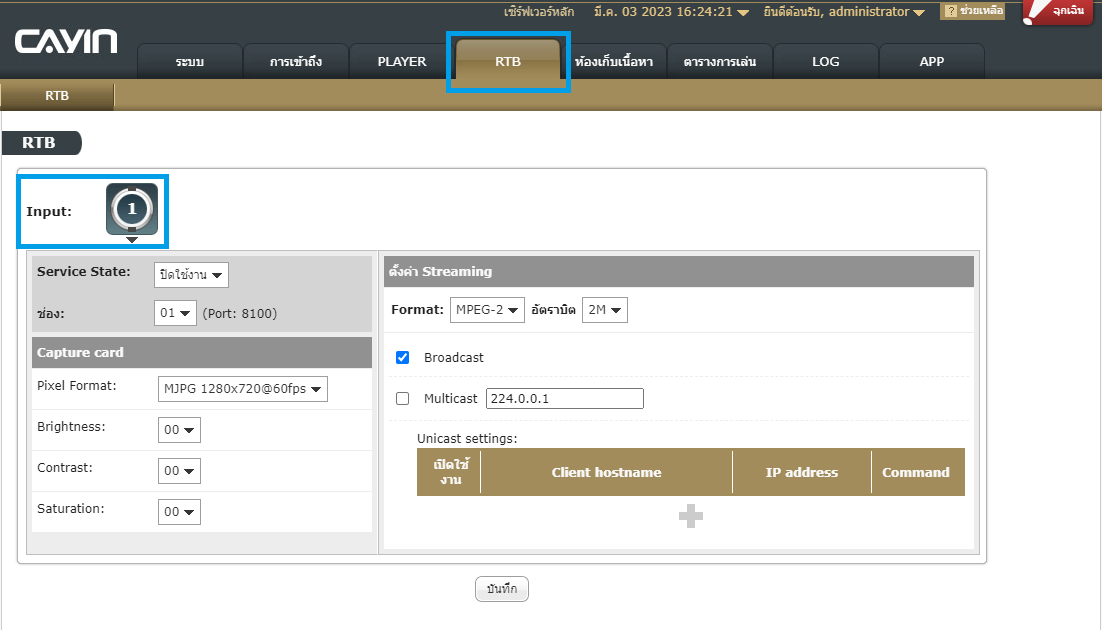

ขั้นตอนที่ 2 : หลังจากเข้าสู่ระบบ Web Manager ให้เลือก RTB ในเมนูหลัก จากนั้นเลือกขาเข้าสัญญาณสดของการ์ดจับภาพ Login
สำหรับ CMS-60 และ CMS-SE คุณสามารถใช้การ์ดจับภาพ USB เพียงหนึ่งใบเท่านั้น เช่น Input 1 เพื่อสตรีมวิดีโอสด
![Input 1](../../images/tech_support/faq_page/RTB02.png)

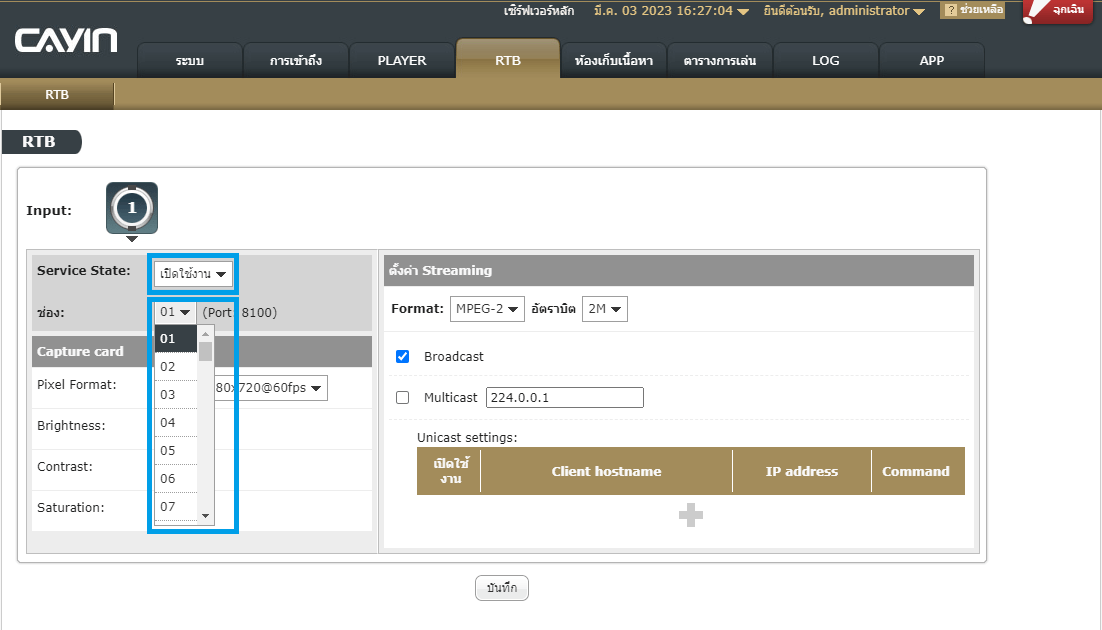

ขั้นตอนที่ 3 : เปิดใช้งานบริการนี้และเลือกช่องสำหรับการใช้งานพอร์ต UDP
![พอร์ต UDP](../../images/tech_support/faq_page/RTB03.png)

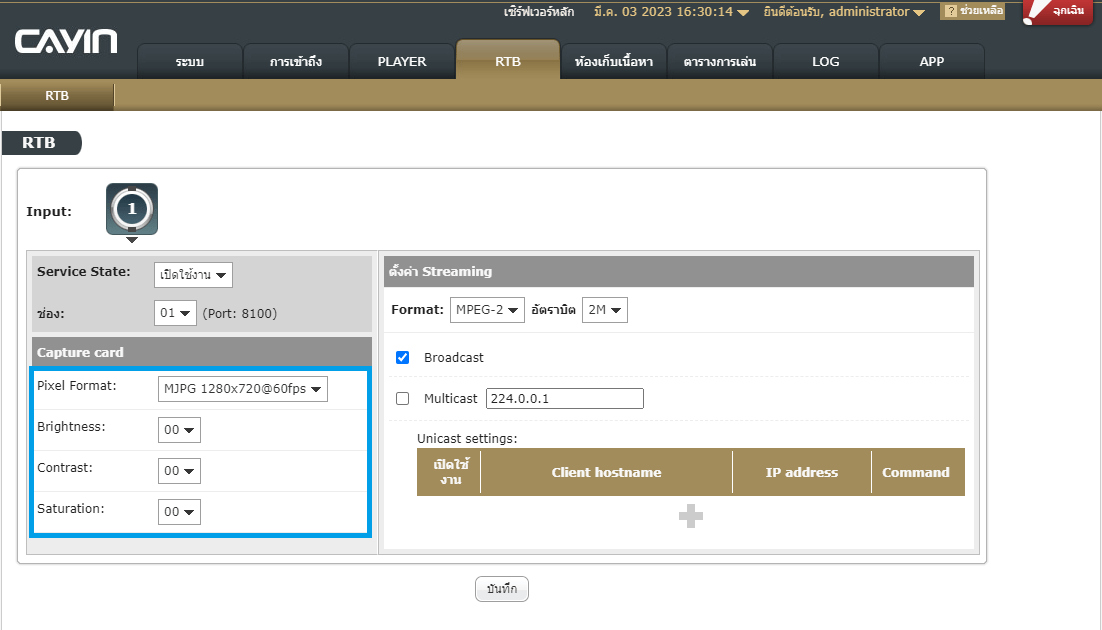

ขั้นตอนที่ 4 : คุณสามารถปรับแต่งพารามิเตอร์ที่เกี่ยวข้องกับการ์ดจับภาพ เช่น รูปแบบพิกเซล ความสว่าง ฯลฯ
![ปรับการ์ดจับภาพ](../../images/tech_support/faq_page/RTB04.png)

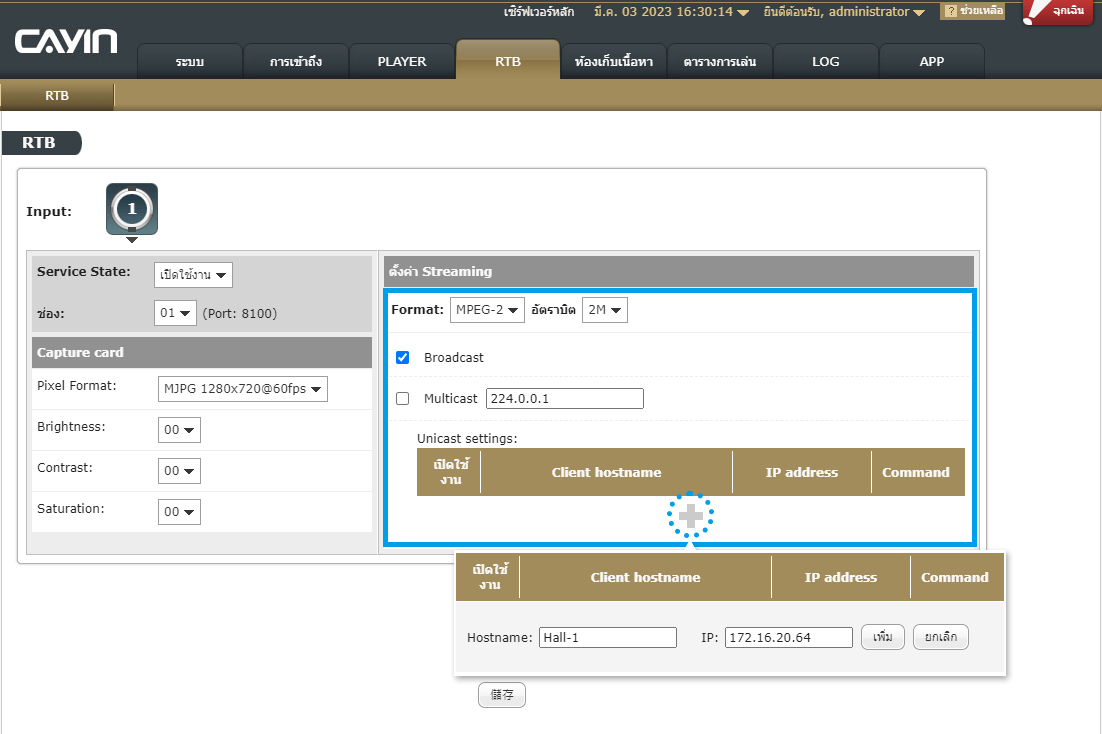

ขั้นตอนที่ 5 : คุณสามารถกำหนดค่าการสตรีมได้ในคอลัมน์ขวา โดยเลือก MPEG-2 หรือ MPEG-4 (ISO) เป็นรูปแบบการสตรีมและตั้งค่าบิตเรต จากนั้นเลือกประเภทการสื่อสารตามนี้
- Broadcast: หากคุณเปิดใช้งานการส่งสดผ่านสัญญาณโดยสามารถส่งสตรีมสดไปยัง SMP players ทุกเครื่องผ่านพอร์ต 8100
- Multicast: เปิดใช้งานการส่งสตรีมผ่านรูปแบบมัลติแคสติ้งและส่งแพ็คเก็ตสตรีมไปยังตัวเครื่องที่เปิดใช้งานฟังก์ชันนี้ เราสามารถระบุหมายเลข IP ของแอดเดรสมัลติแคสติ้งได้ระหว่าง 224.0.0.1 และ 239.255.255.255
- Unicast: คลิกที่
เพื่อเพิ่มไคลเอนต์ที่ใช้งานระบบ Unicast ส่งสัญญาณไปยังเครื่องเล่นที่มี IP address แบบเฉพาะเจาะจง ในการเพิ่มไคลเอนต์ Unicast โปรดป้อนชื่อของไคลเอนต์และ IP address ของไคลเอนต์และคลิกที่ Add รายการนี้จะถูกเพิ่มไปยังตาราง Unicast
![คลิกที่ไอคอนเพิ่ม](../../images/tech_support/faq_page/RTB05.png)
กำหนดค่าเครื่องเล่น SMP

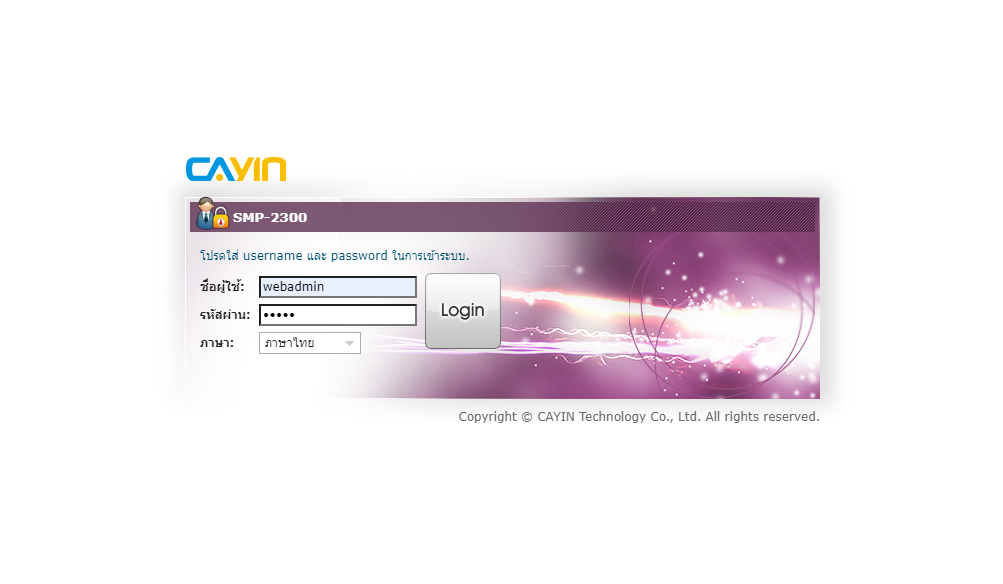

ขั้นตอนที่ 1 : เข้าสู่ระบบผ่านแพลตฟอร์มการจัดการ Web Manager ของ SMP โดยใส่ชื่อผู้ใช้และรหัสผ่าน และเลือกภาษาที่ต้องการให้แสดงในอินเตอร์เฟสผู้ใช้ของคุณ จากนั้นคลิกที่ Login
![เข้าสู่ระบบ](../../images/tech_support/faq_page/RTB06.png)

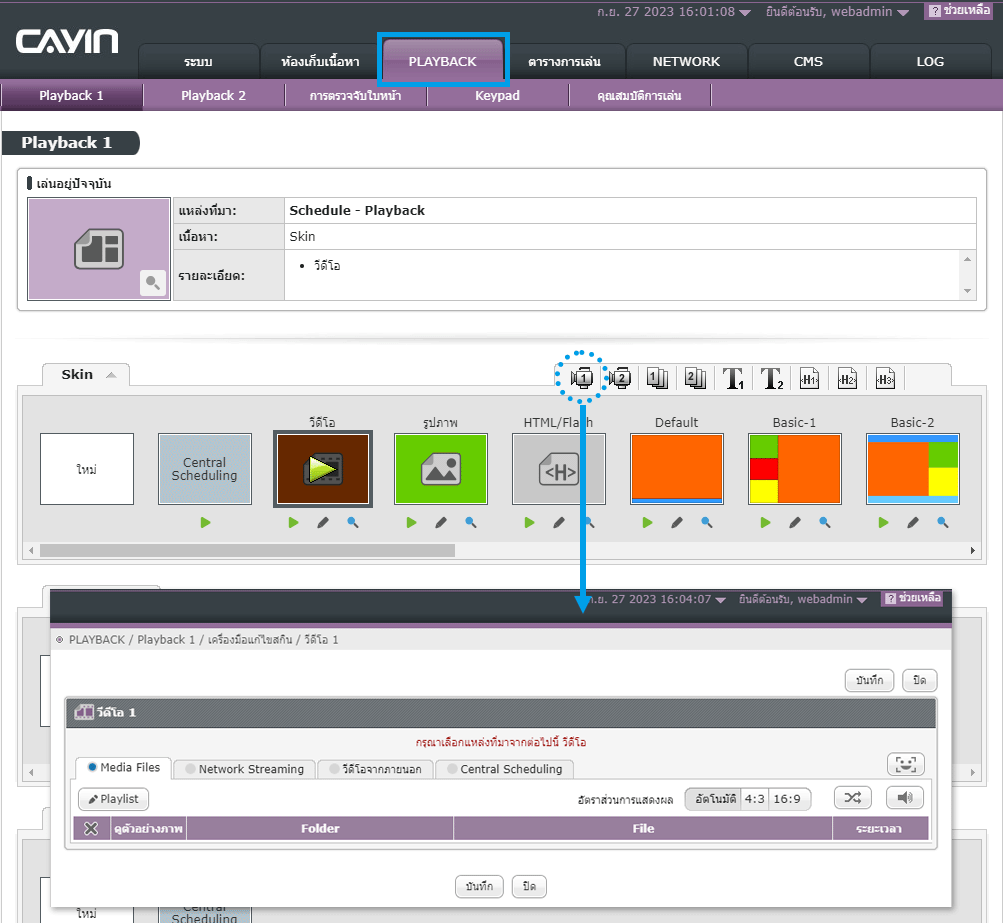

ขั้นตอนที่ 2 : หลังจากเข้าสู่ระบบ Web Manager คลิกที่ PLAYBACK ในเมนูหลักและไปยังหน้าการกำหนดค่าโซนวิดีโอ (video)
![คลิก PLAYBACK](../../images/tech_support/faq_page/RTB07.png)

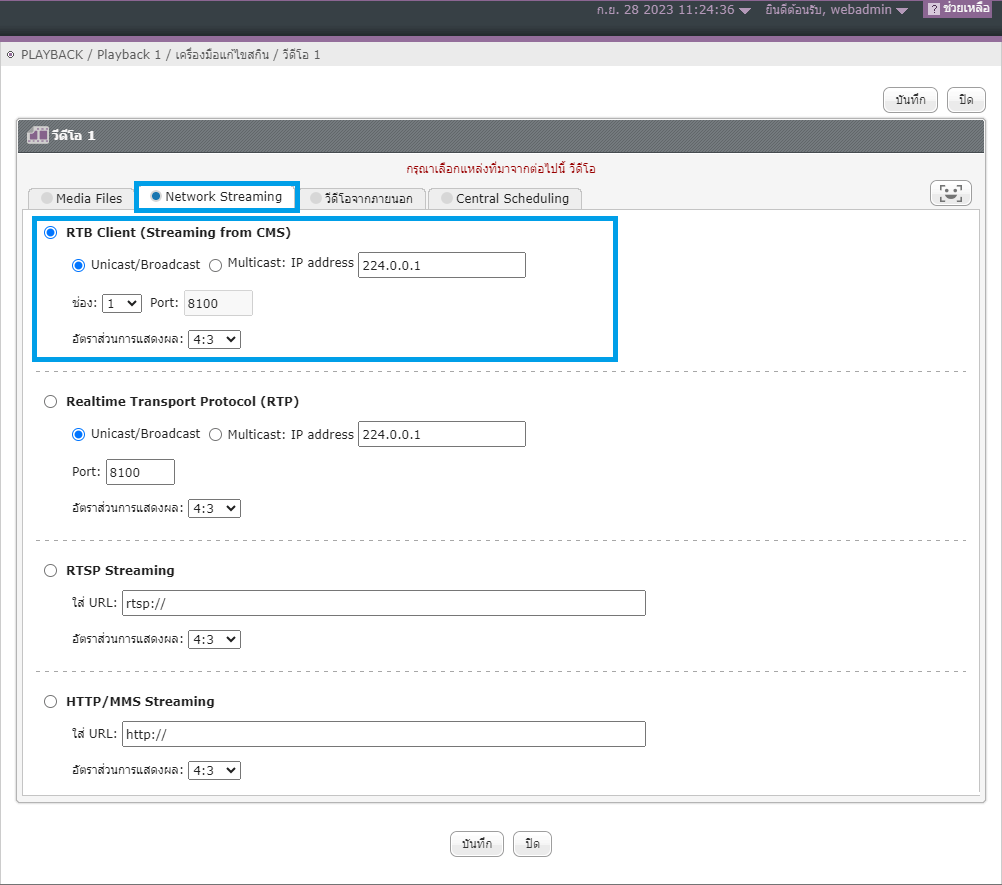

ขั้นตอนที่ 3 : เลือก Network Streaming > RTB Client (Streaming from CMS) เป็นแหล่งวิดีโอของโซนวิดีโอและกำหนดค่าที่เกี่ยวข้อง จากนั้นคลิกที่ Save เพื่อสิ้นสุดการติดตั้ง
NOTE :
หากวิธีการสตรีมที่คุณตั้งค่าใน CMS เป็น unicast หรือ broadcast คุณจำเป็นต้องเลือก unicast/broadcast ที่นี่ใน SMP ตามลำดับ
หากวิธีการสตรีมที่คุณตั้งค่าใน CMS เป็น multicast คุณจำเป็นต้องเลือก multicast ที่นี่ใน SMP และใส่ IP address เดียวกันกับที่กำหนดใน CMS
![การตั้งค่า RTB Client](../../images/tech_support/faq_page/RTB08.png)
