ポート番号を設定する理由
CAYINのCMSサーバーおよびSMPプレーヤーは、効率的で便利なリモート管理を提供するネットワーク対応のデジタルサイネージソリューションですが、同時にネットワーク環境に基づく設定の複雑さを増加させます。
たとえば、ファイアウォール環境の場合、ポートフォワーディングが必要になることがあります。インターネットを介したSMPまたはCMSサービスへのアクセスをブロックするファイアウォールを展開している場合、サービスポートをSMPまたはCMSのIPアドレスに転送する必要があります。
ポートフォワーディングガイド

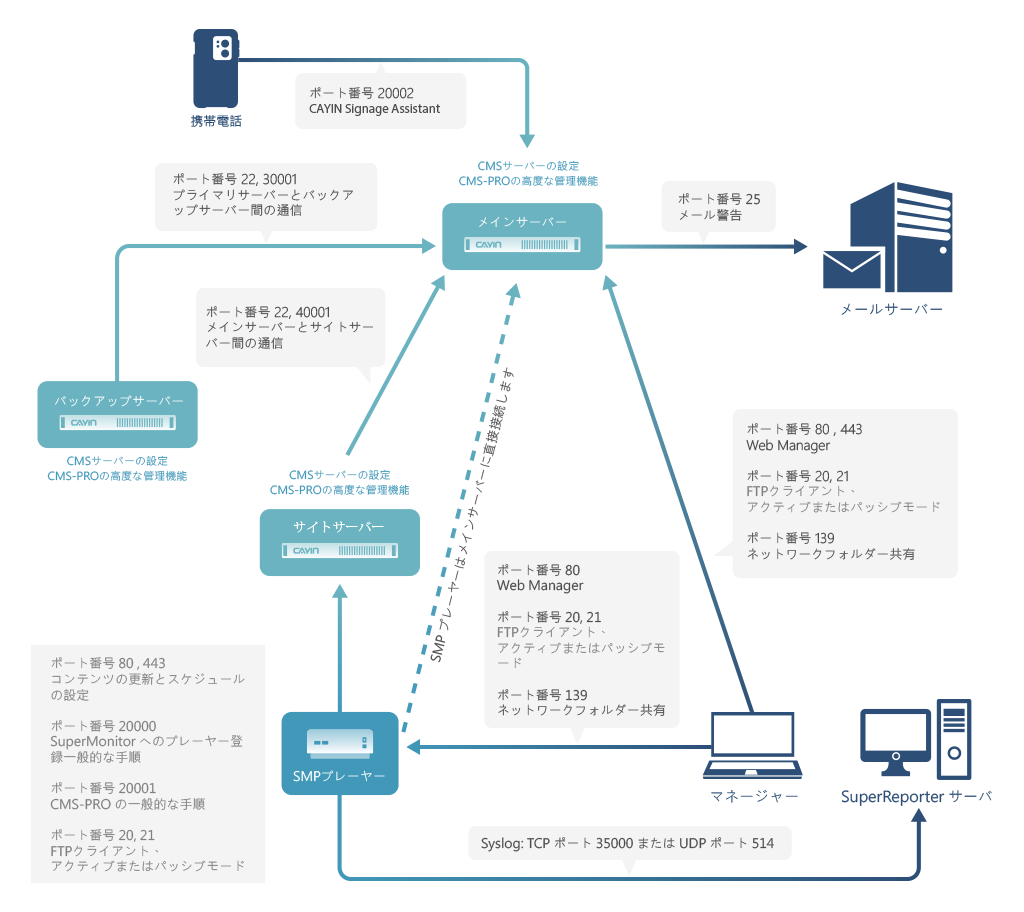

ファイアウォール環境でSMPまたはCMSを展開する場合に設定する必要があるすべてのサービスとポート番号のリストを作成します。ここにリストされているすべてのポートを転送する必要はありません。必要な設定に関数と対応するポート番号を参照して設定してください。
注意 : 上記の図では、矢印はTCP接続の方向を示しています。ただし、接続が確立された後、データ転送は常に双方向です。
Webマネージャー
クライアントリスト
Webマネージャー
クライアントリスト
SuperMonitor* コマンド
CMS-PROおよびSuperMonitor：
マルチプレイヤー設定およびバッチパッチ更新
SMP/CMSからSuperReporterサーバーまたは他のログサーバーへのリモートログ送信
*ポート番号は、CMS Web Managerから変更できます。
**FTPは、ファイアウォールにとってより複雑なサービスです。ユーザーがCMS-PROで特定の機能を有効にすると（たとえば、マルチプレイヤーの設定とバッチパッチの更新など）、SMPプレイヤーはFTPを使用してCMSサーバーに接続し、データを転送します。この場合、FTPはパッシブモードになり、CMSはSMPのために20001から29999までのランダムなデータポートを開きます。使用しているファイアウォールがFTPパッシブモードに対応している場合、それを自動的に処理できるはずです。ただし、それはファイアウォールの能力に依存します。
ここで、WikipediaからFTPに関する説明の一部を引用しておきます：
「FTPは、データ接続の確立方法を決定するアクティブモードまたはパッシブモードで実行できます。アクティブモードでは、クライアントはサーバーにクライアントがリッスンするIPアドレスとポート番号を送信し、サーバーがTCP接続を開始します。クライアントがファイアウォールの背後にあり、受信TCP接続を受け入れることができない場合、パッシブモードが使用されることがあります。このモードでは、クライアントはサーバーにPASVコマンドを送信し、IPアドレスとポート番号を受け取ります。クライアントはこれらを使用してサーバーへのデータ接続を開きます。」
注意：
- このポート転送ガイドは、簡単なファイアウォール設定の参考です。詳細なファイアウォール設定については、引き続きファイアウォールのマニュアルをご参照ください。
- プロジェクトでCMSを使用する場合、ポート80、20,000、および20,001を開放する必要があります。
