Pourquoi CAYIN RTB ?

RTB (Real-time Broadcasting), le canal de diffusion MPEG-TS de CAYIN, est conçu pour diffuser en temps réel des vidéos en direct depuis un serveur CMS CAYIN vers plusieurs lecteurs SMP. Vous pouvez utiliser la diffusion en LAN, la multidiffusion ou l'unicast pour offrir un divertissement multimédia toujours à jour pour les réseaux d'affichage numérique.

Avant de commencer

Pour transmettre une vidéo en streaming, le serveur CMS doit être équipé d'une carte de capture vidéo. Certains serveurs CMS sont déjà équipés d'une carte de capture interne. Pour ceux qui n'en sont pas équipés, vous devez vous procurer une carte de capture USB.

• Carte de capture interne : applicable à CMS-20
• Carte de capture USB : applicable à CMS-60, CMS-SE V10.5 ou version ultérieure. La carte de capture doit prendre en charge la fonction MJPG pour être utilisée ensemble. Soyez particulièrement attentif lors de l'achat. Si CMS-SE est installé dans un environnement de machine virtuelle, les cartes de capture externes ne sont pas prises en charge.

Installer une carte de capture USB

Suivez les étapes ci-dessous pour installer une carte de capture si votre serveur CMS n'en possède pas une intégrée.

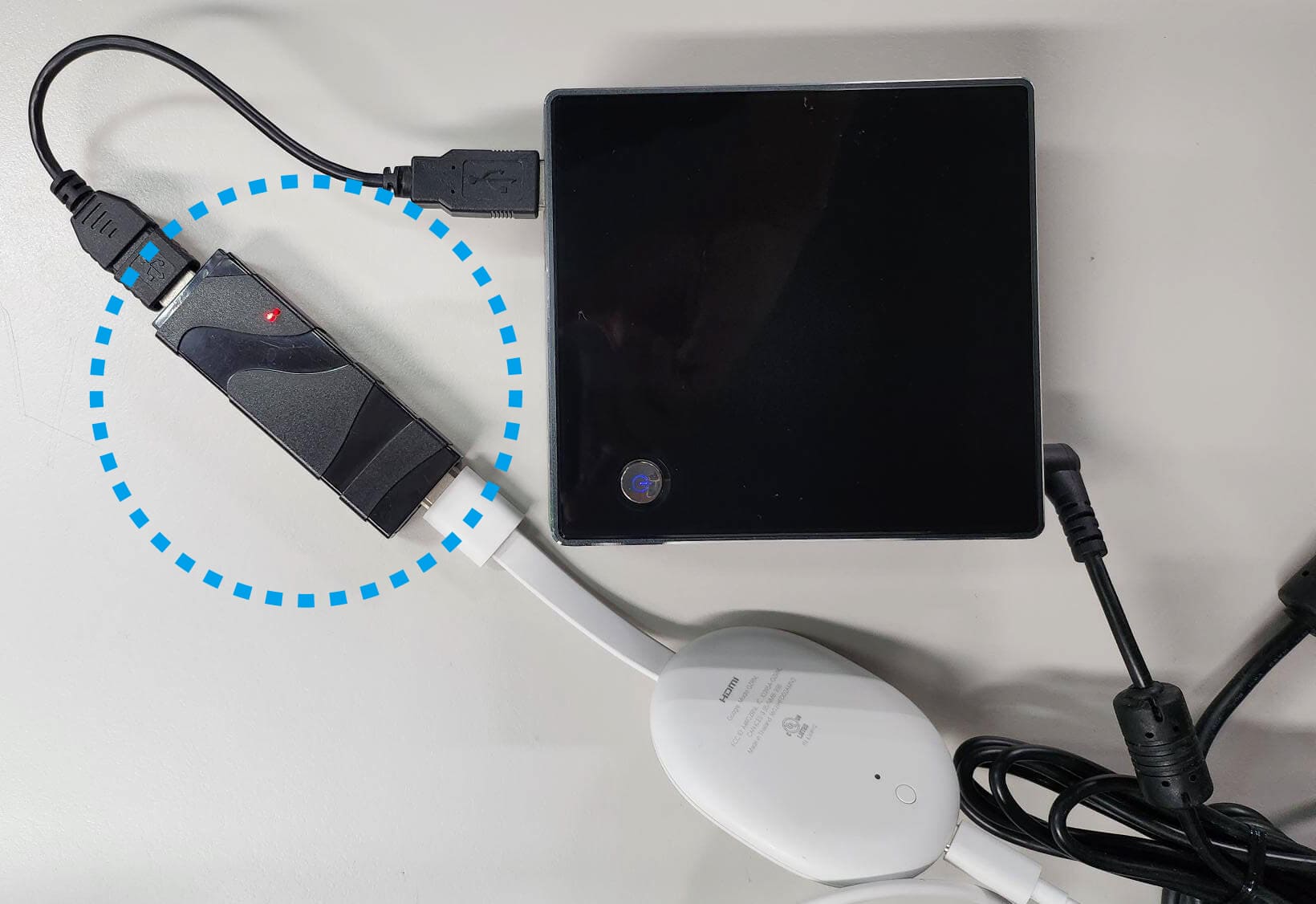

ÉTAPE 1 : Connectez une carte de capture USB à un port USB de votre serveur CMS.

ÉTAPE 2 : Connectez la carte de capture à un port HDMI d'un autre appareil, tel qu'un lecteur DVD, en tant que source vidéo.

Configurer les paramètres du serveur CMS

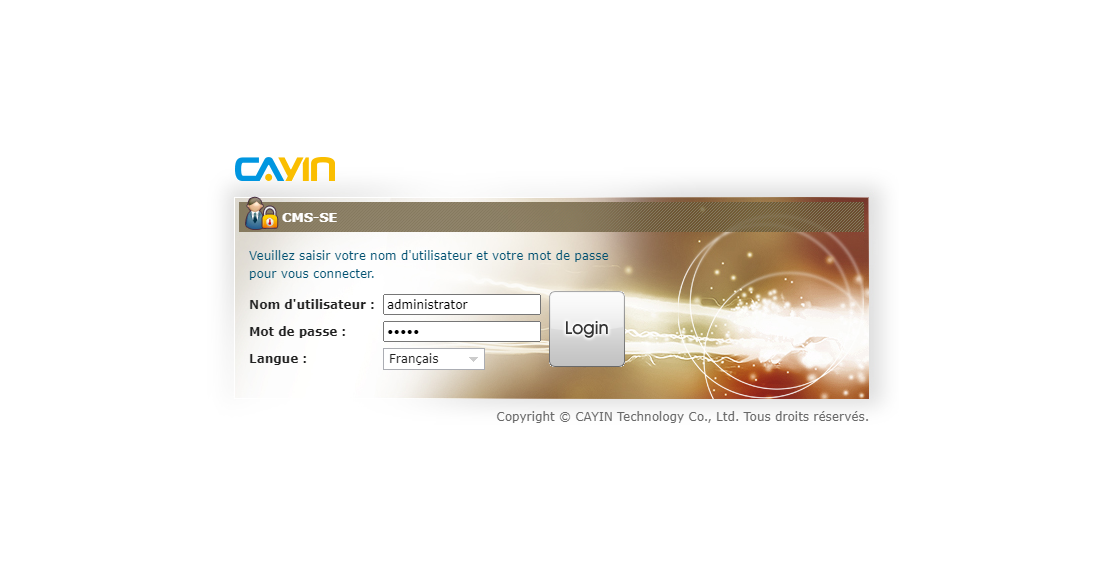

ÉTAPE 1 : Connectez-vous à la plateforme de gestion de CMS, Web Manager. Saisissez votre nom d'utilisateur et votre mot de passe, puis sélectionnez la langue d'affichage pour votre interface utilisateur. Ensuite, cliquez sur Se connecter.

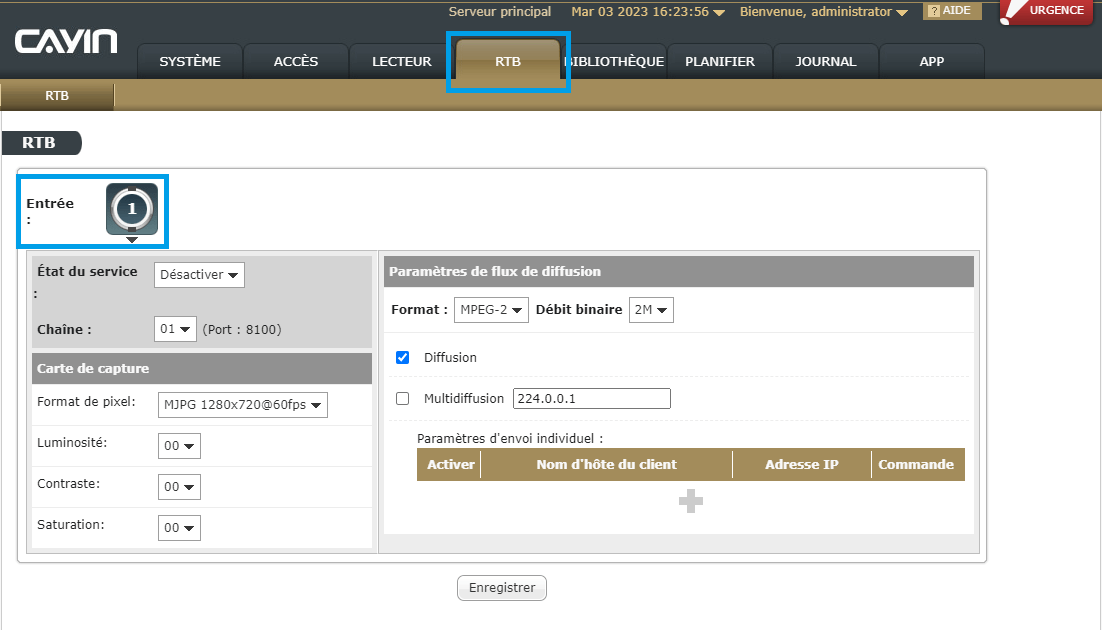

ÉTAPE 2 : Après vous être connecté à Web Manager, sélectionnez RTB dans le menu principal. Ensuite, sélectionnez une entrée de signal en direct de la carte de capture. Se connecter.

Pour CMS-60 & CMS-SE, vous ne pouvez utiliser qu'une seule carte de capture USB, c'est-à-dire,Entrée 1, pour diffuser en direct.

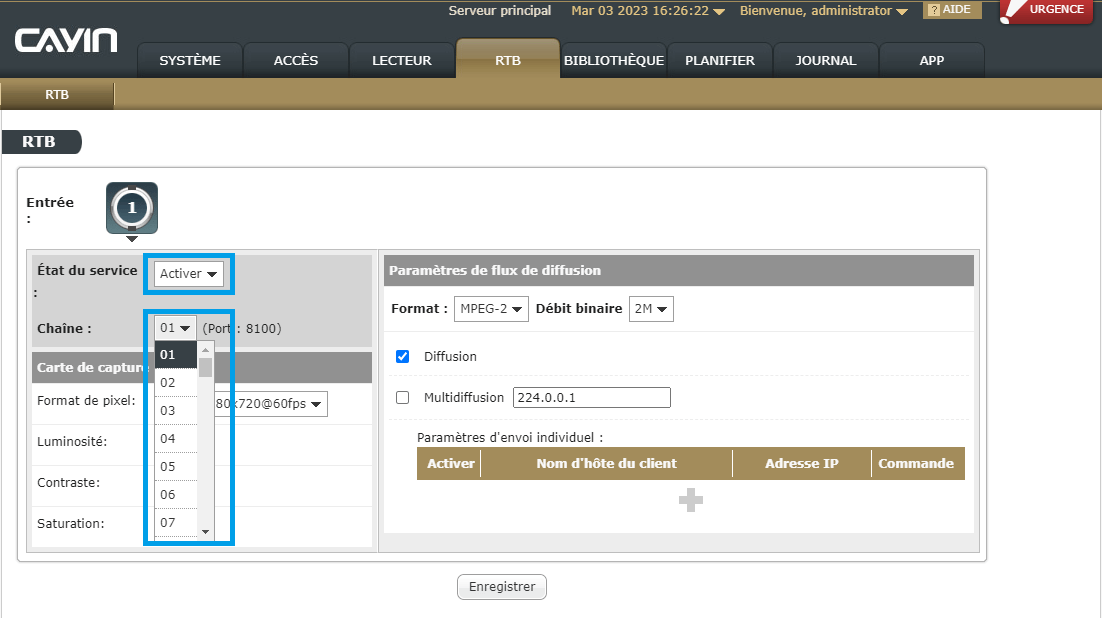

ÉTAPE 3 : Activez ce service et sélectionnez un canal pour lequel le port UDP sera utilisé.

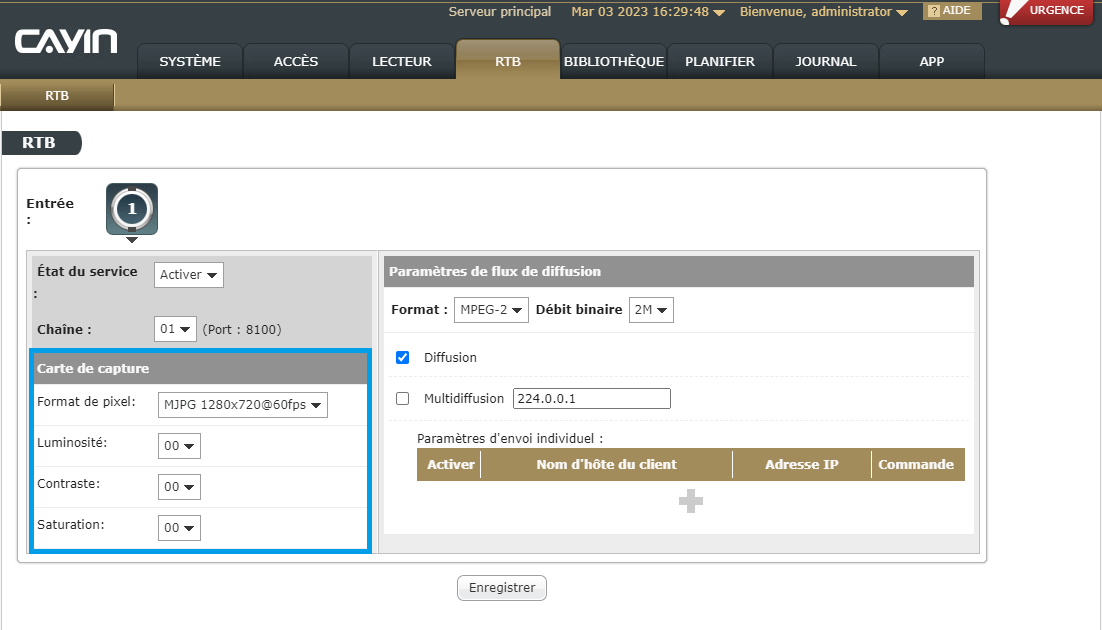

ÉTAPE 4 : Vous pouvez ajuster les paramètres associés de la carte de capture, tels que le format de pixel, la luminosité, etc.

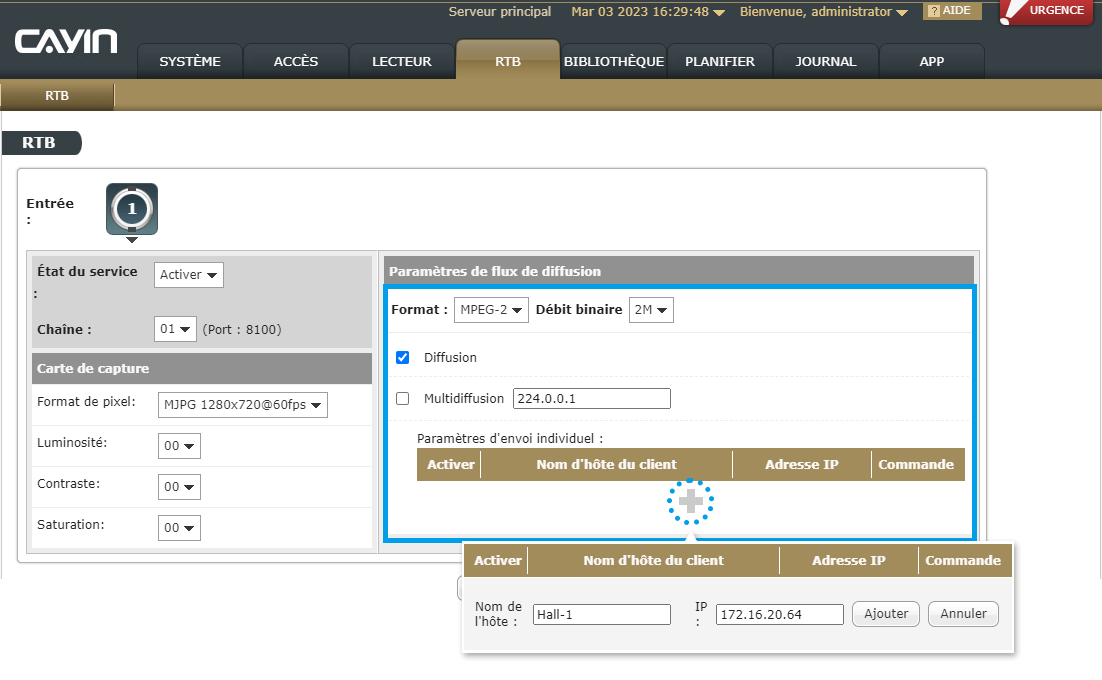

ÉTAPE 5 : Vous pouvez configurer les paramètres de diffusion dans la colonne de droite. Choisissez soit MPEG-2 ou MPEG-4 (ISO) comme format de diffusion et définissez un débit binaire. Ensuite, choisissez un type de communication comme suit.

• Diffusion : Si vous activez la diffusion, le flux en direct sera envoyé à tous les lecteurs SMP via le port 8100.
• Multicast : Activez le multicast et envoyez des paquets de diffusion à ceux les joueurs qui ont activé cette fonction. L'adresse IP de multidiffusion se situe entre 224.0.0.1 et 239.255.255.255.
• Unicast : Cliquez sur pour ajouter un client en unicast. Envoyez les signaux au lecteur avec l'adresse IP particulière. Pour ajouter un client en unicast, veuillez saisir le nom du client et son adresse IP, puis cliquez sur Ajouter. Cet élément sera ajouté au tableau Unicast.

Configurer les paramètres du lecteur

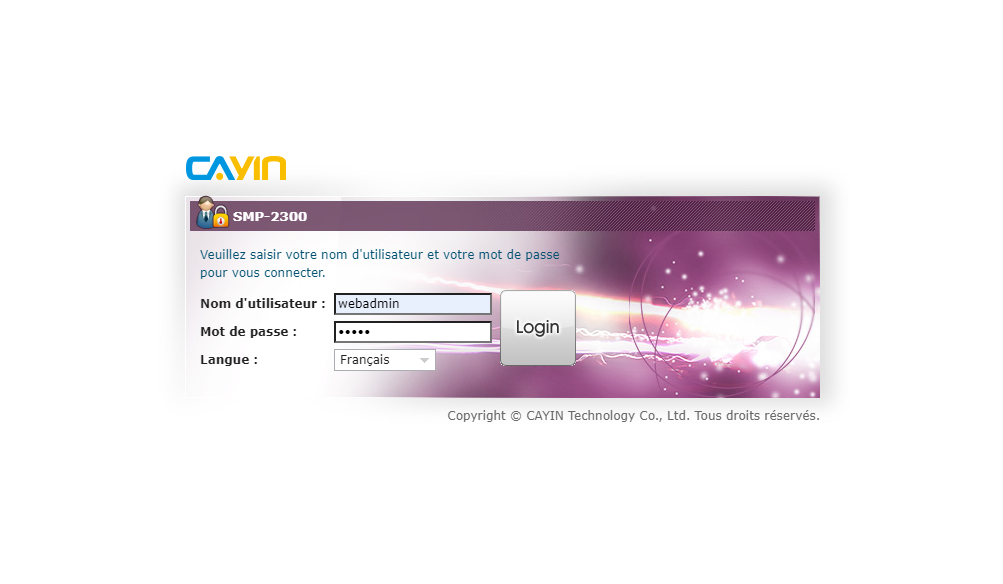

ÉTAPE 1 : Connectez-vous à la plateforme de gestion du SMP, Web Manager. Saisissez votre nom d'utilisateur et votre mot de passe, puis sélectionnez la langue d'affichage de votre interface utilisateur. Ensuite, cliquez sur Connexion.

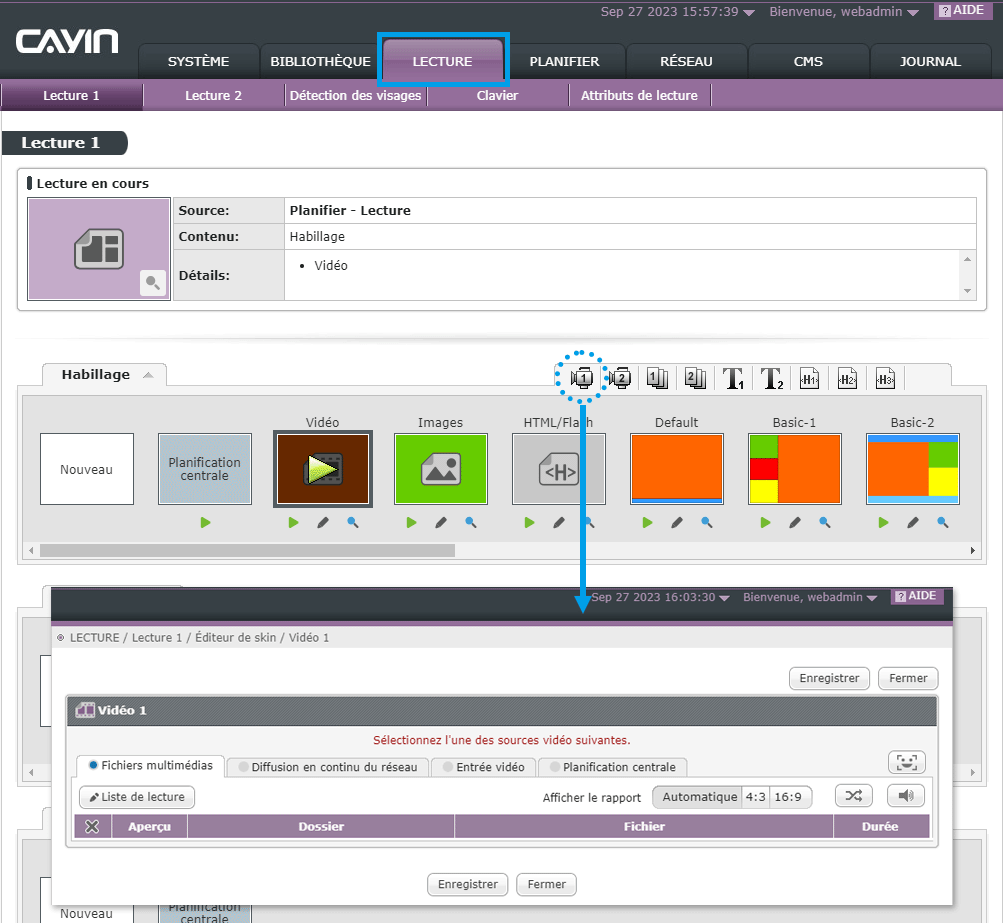

ÉTAPE 2 : Après vous être connecté à Web Manager, cliquez sur LECTURE dans le menu principal et accédez à la page de configuration de la zone vidéo.

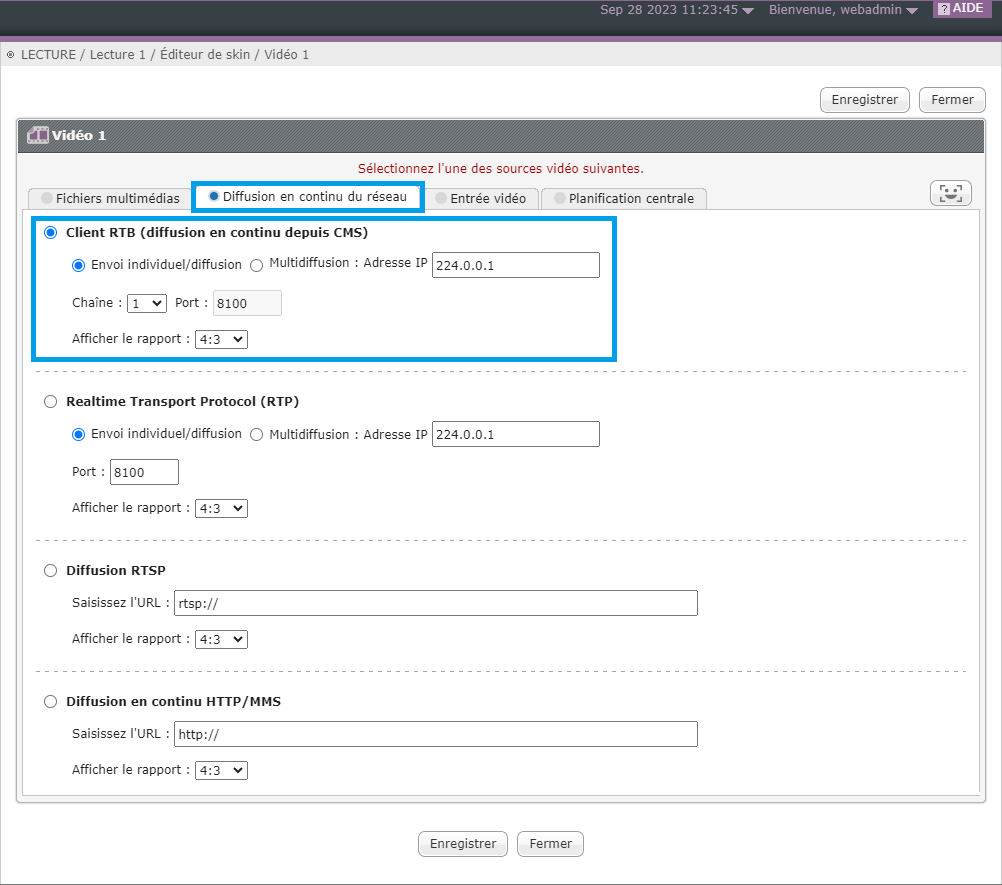

ÉTAPE 3 : Sélectionnez Diffusion en réseau > Client RTB (Diffusion depuis CMS) comme source vidéo de la zone vidéo et configurez les paramètres associés. Ensuite, cliquez sur Enregistrer pour terminer l'installation.
